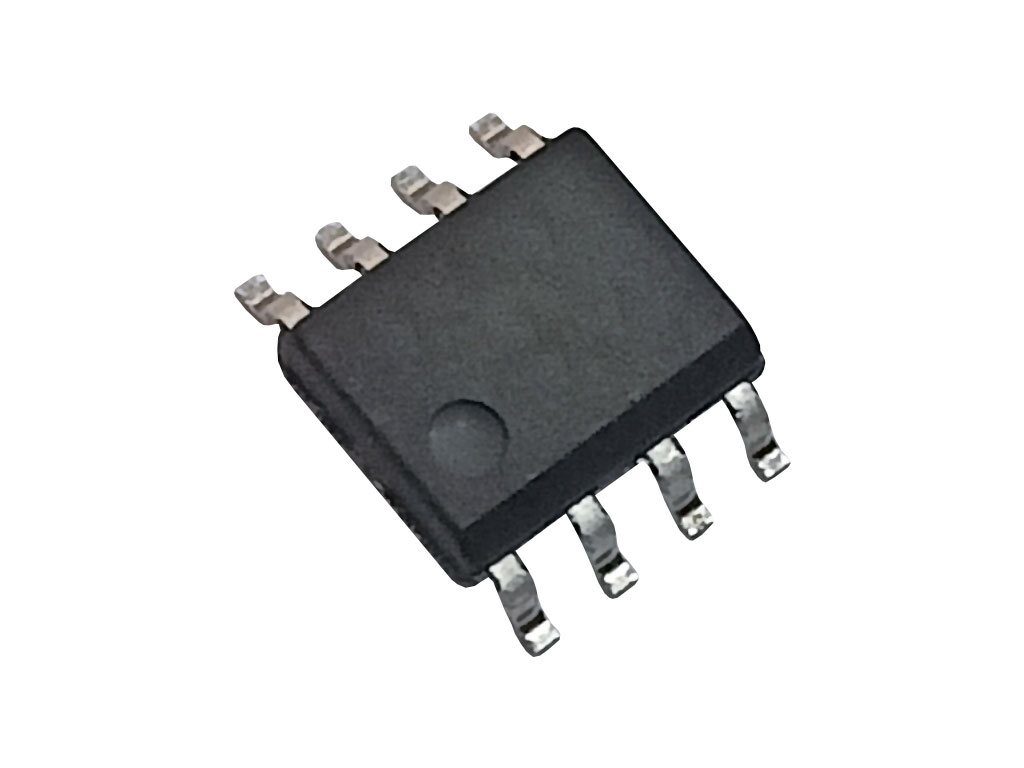

AP5056 / 5056 SOP-8
Řídící obvod imp. zdroje, nabíječky
AP5056 je integrovaný obvod pro nabíjení li-ion baterii, s konstantním proudem/konstantním napětím.
Díky pouzdru SOP8 s chladičem na spodní straně a nízkému počtu externích součástek je AP5056 ideální pro přenosné aplikace.
AP5056 lze přizpůsobit pro napájení z USB i pro napájení z adaptéru.
Díky vnitřní architektuře PMOSFET a obvodu proti zpětnému vybíjení není nutná žádná externí izolační dioda.
Tepelná zpětná vazba automaticky upravuje nabíjecí proud, aby se omezila teplota čipu při provozu s vysokým výkonem nebo při vysoké okolní teplotě.
Nabíjecí napětí je pevně nastaveno na 4.2 V, zatímco nabíjecí proud lze nastavit externě pomocí rezistoru. AP5056 automaticky ukončí nabíjecí cyklus, když nabíjecí proud klesne na 1/10 nastavené hodnoty po dosažení konečného plovoucího napětí.
Po odpojení vstupního napětí (AC adaptér nebo USB zdroj) přejde AP5056 automaticky do nízkoproudového stavu, který sníží svodový proud baterie na méně než 2uA.
AP5056 lze také uvést do režimu vypnutí, když je k dispozici napájení, čímž se sníží napájecí proud na 50uA.
Mezi další funkce AP5056 patří detekce teploty baterie, blokování podpětí, automatické opětovné nabíjení a dva stavové piny LED pro indikaci nabíjení, konce.
Oblasti použití:
Mobilní telefony, PDA, MP3, MP4
Nabíječky
Bluetooth, GPS navigátory
Aku svítilna EMOS E7712
Hlavní funkce:
Nastavitelný nabíjecí proud až 1000 mA
Nejsou nutné externí tranzistory MOSFET, snímací rezistory a blokovací diody
Kompletní lineární nabíječka pro jednočlánkové baterie LiPo v pouzdře SOP
Nabíjení konstantním proudem/napětím a tepelná regulace pro efektivní řízení nabíjecího procesu bez rizika přehřátí
Řídí nabíjení jedné lithium-iontové baterie přímo z portu USB
Přednastavené nabíjecí napětí 4.2 V ± 1 %
Monitorování výstupního nabíjecího proudu
Dvojitý výstup stavu nabíjení, indikace bez baterie a indikace poruchy
Ukončení nabíjecího proudu 1/10
Napájecí proud 50uA v režimu vypnutí
Prahové napětí trickle nabíjení 2.9 V
Měkký start pro omezení rozběhového proudu
Funkce sledování teploty baterie
