Řídící integrovaný obvod impulzního zdroje PWM
Kód zboží:
3000135400
EAN:
Dostupnost:
Hlavní sklad:
ihned k odeslání
na prodejně 10 ks
Cena bez DPH:
57,03 Kč
Cena s DPH:
69,01 Kč
Lze objednat jen 10 ks
OB2225M je vysoce přesný a cenově dostupný PWM výkonový spínač určený pro neizolované AC/DC buck a buck-boost aplikace. Tento integrovaný obvod kombinuje proudový PWM kontrolér a vysokonapěťový výkonový bipolární tranzistor v kompaktním pouzdře SOP-8, což pomáhá snížit počet externích součástek i celkové náklady na návrh zdroje.
Je optimalizovaný pro univerzální AC vstup a stabilní 12V výstup, díky čemuž se hodí pro malé domácí spotřebiče, nízkovýkonové offline spínané zdroje a také jako náhrada lineárních regulátorů nebo RCC řešení. OB2225M podporuje current mode control, konstantní výkon při přetížení a vysokou účinnost při nízké zátěži díky frequency reduction a burst mode režimu.
Pro lepší EMI vlastnosti využívá technologii frequency shuffling a soft base driver design. Samozřejmostí je soft start a široká sada ochran, včetně ochrany proti zkratu na výstupu, proudového omezení po cyklech, přepětí VDD, podpětí UVLO a tepelné ochrany OTP s automatickým obnovením.
Hlavní výhody produktu:
PWM výkonový spínač pro AC/DC buck a buck-boost zdroje
univerzální AC vstup a regulovaný 12V výstup
pouzdro SOP-8
nízký startovací i provozní proud
typická spínací frekvence 40 kHz
burst mode a snížení frekvence pro vyšší účinnost
frequency shuffling pro zlepšení EMI
soft start při zapnutí
ochrana proti zkratu, přetížení, přepětí a přehřátí
vhodné pro malé domácí spotřebiče a offline SMPS
Parametry produktu:
Označení: OB2225M
Typ součástky: PWM výkonový spínač
Kategorie: Řídicí IO pro AC/DC zdroje
Použití / topologie: neizolovaný buck, buck-boost
Pouzdro: SOP-8
Bez olova: ano
Vstupní napětí: univerzální AC vstup 90–264 VAC
Výstupní napětí: 12 V
Maximální výstupní proud aplikace: 200 mA
Typ řízení: current mode PWM
Typická spínací frekvence: 40 kHz
Minimální spínací frekvence: 20 kHz
Frequency shuffling: ano
Burst mode: ano
Soft start: ano
Leading Edge Blanking (LEB): ano
Omezení proudu: cycle-by-cycle current limiting
Ochrana proti zkratu: ano
Ochrana proti přepětí VDD (OVP): ano
Ochrana proti podpětí VDD (UVLO): ano
Tepelná ochrana (OTP): ano
Automatické obnovení po ochraně: ano
Konstantní výkon při přetížení: ano
Doporučené napájecí napětí VDD: 5,5–12 V
Startovací proud: 10 µA
Provozní proud: 1,5 mA
VDD regulační napětí: 12,6 V
UVLO zapnutí: 14 V
UVLO vypnutí: 15,5 V
Prahové přepětí VDD: 17 V
Průrazné napětí kolektor-emitor (Vceo): 450 V
Průrazné napětí kolektor-báze (Vcbo): 700 V
Maximální špičkový kolektorový proud: 1,0 A
Maximální budicí proud: 60 mA
Pracovní teplota okolí: -40 až +85 °C
Pracovní teplota přechodu: -40 až +150 °C
Maximální teplota pájení: 260 °C / 10 s

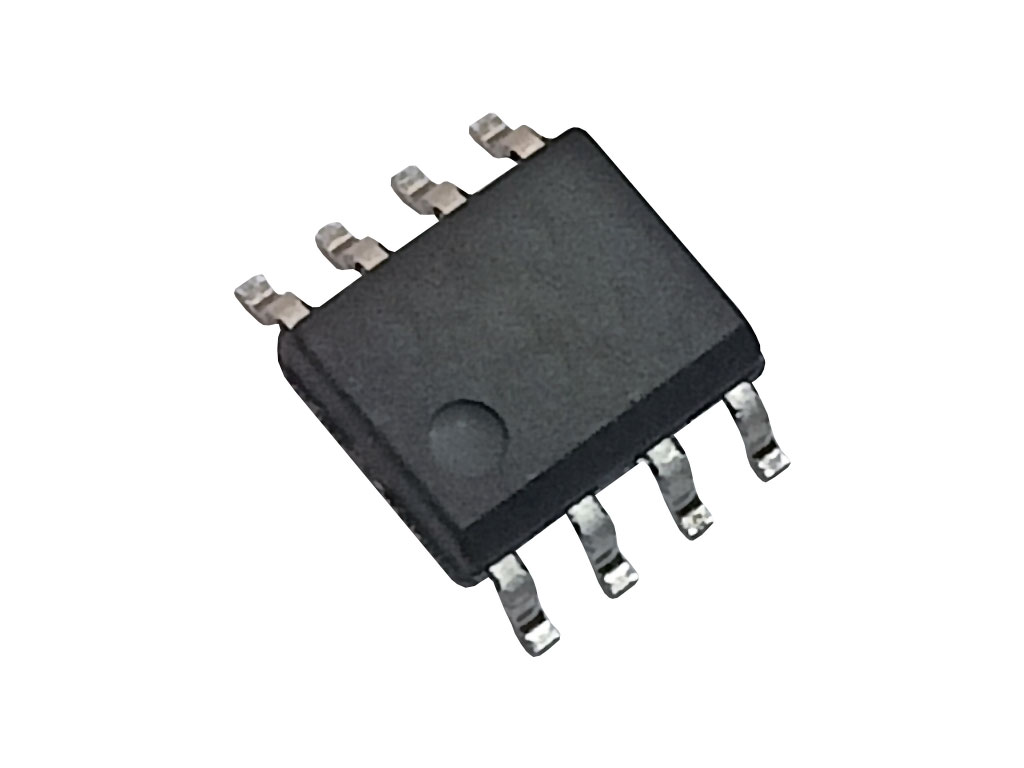

OB2225MCP SOP-8
