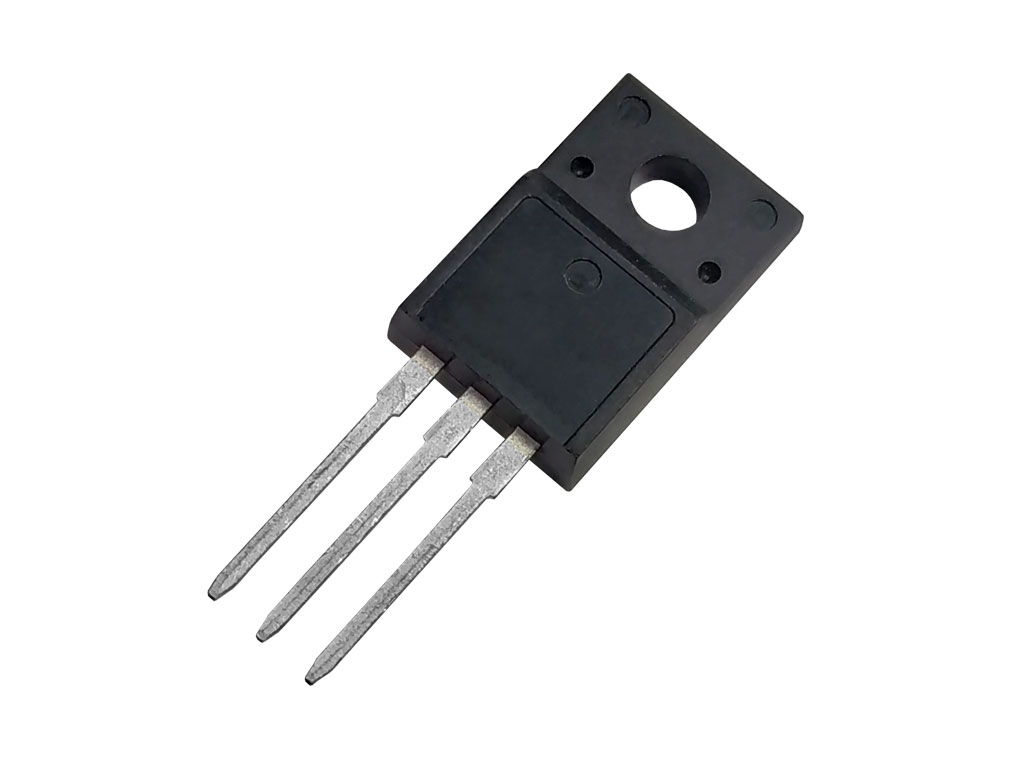

IPA60R180P7SXKSA1 / 60S180P7 tranzistor
Tranzistor: N-MOSFET; unipolární; 650V; 18A; 26W; TO220FP
Výkonový tranzistor Infineon IPAN60R180P7SXKSA1 je N-kanálový MOSFET z řady CoolMOS™ P7, určený pro spínané napájecí zdroje, měniče, nabíječky, LED zdroje, průmyslovou elektroniku a další výkonové aplikace. Vyznačuje se maximálním napětím drain–source 600 V, proudem až 18 A a nízkým odporem sepnutého kanálu RDS(on) 180 mΩ.
Technologie superjunction CoolMOS P7 přináší nízké spínací a vodivé ztráty, což pomáhá zvyšovat účinnost zařízení a snižovat zahřívání výkonové části obvodu. Tranzistor je proveden v izolovaném pouzdře PG-TO-220 FullPAK se třemi vývody, vhodném pro průchozí montáž THT. Izolované provedení pouzdra usnadňuje bezpečnou montáž na chladič v konstrukcích, kde je požadováno elektrické oddělení.
Technické parametry:
výrobce: Infineon Technologies
objednací číslo: IPAN60R180P7SXKSA1
řada: CoolMOS™ P7
typ součástky: výkonový MOSFET tranzistor
kanál: N-kanál
režim: enhancement mode
maximální napětí drain–source (VDS): 600 V
maximální trvalý proud drain (ID): 18 A
odpor kanálu v sepnutém stavu RDS(on): 180 mΩ
pouzdro: PG-TO-220 FullPAK, 3 vývody
montáž: THT / průchozí montáž
použití: spínané zdroje, PFC obvody, výkonové měniče, LED napájení, průmyslové zdroje a výkonová elektronika
Používá se ve zdrojích TV Samsung.
Při výběru náhrady vždy ověřte nejen označení součástky, ale také zapojení vývodů, parametry řídicího obvodu, chlazení a elektrické hodnoty původního MOSFETu.
