Gramofonová přenoska Ortofon OM 5 E / OMB5E / OMB 5E / OM5

Gramofonová přenoska Ortofon OM 5 E / OMB5E / OMB 5E / OM5
magnetodynamický systém MM, OMB5, OMB5E, OM5

Ortofon OMB5E / OMB5 / OMB-5E / OM5 kompletní přenoska Ortofon včetně hrotu. Dodáváno v náhradním (OEM) balení.

Kompletní magnetodynamická přenoska Ortofon včetně eliptického hrotu, standardtní uchycení pomocí šroubků s roztečí 12,7mm ( 1/2" ).
Určeno pro běžné domácí HiFi použití, mechanicky identické provedení jako OM10.

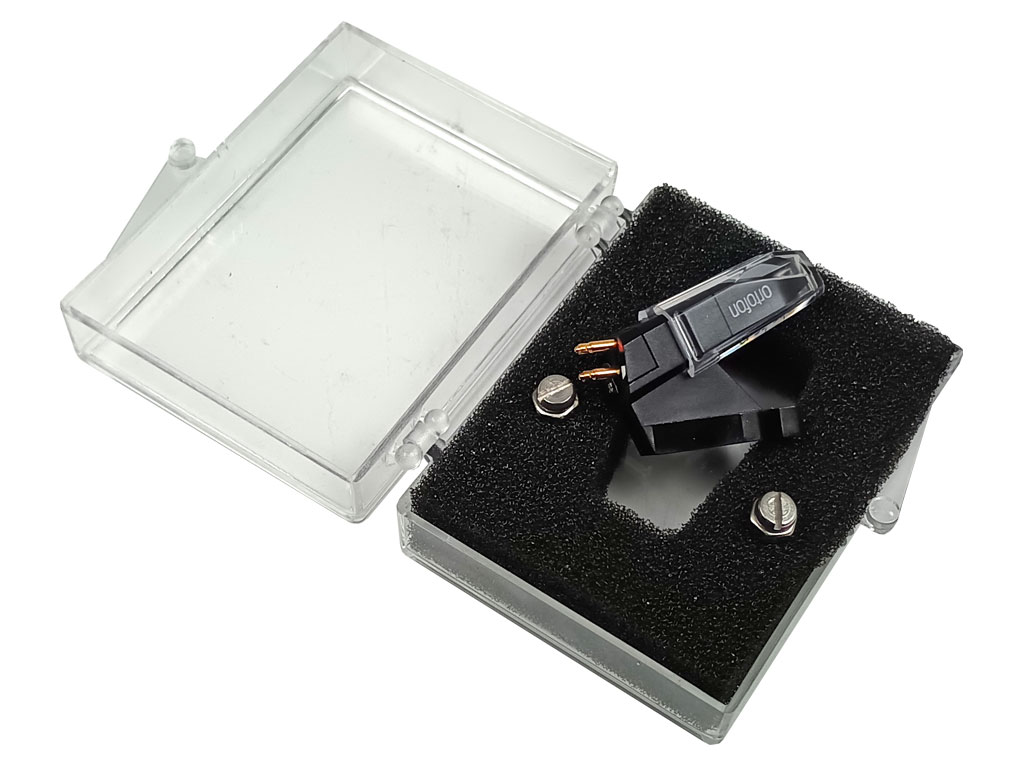

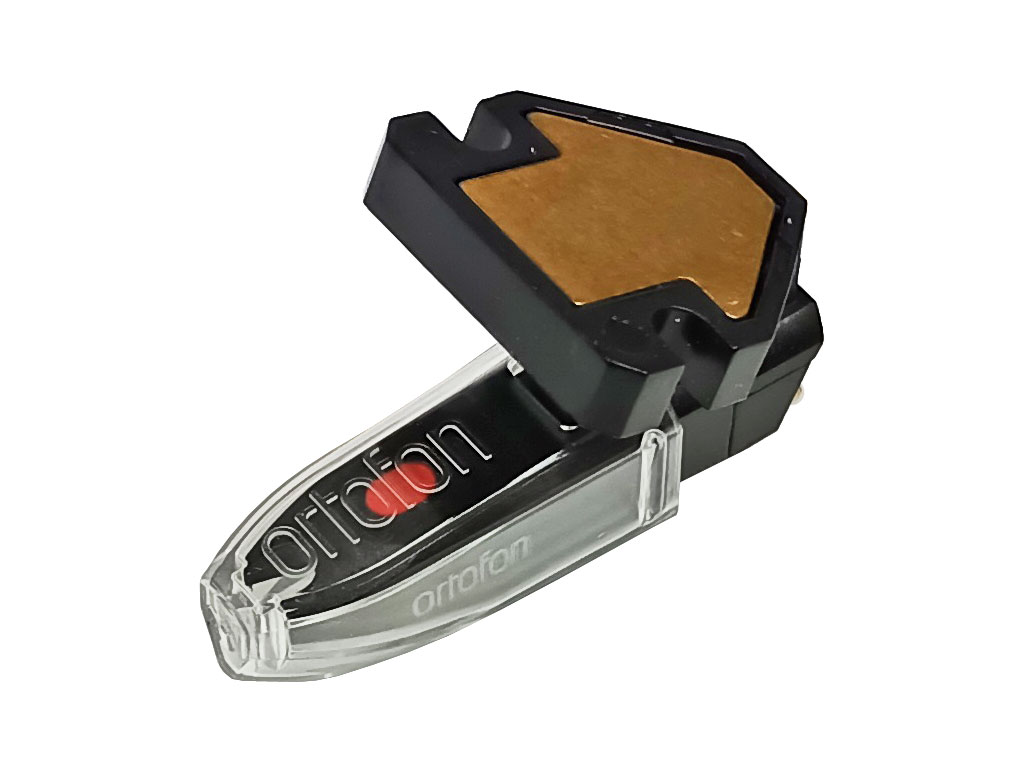

Součástí balení je plastový kryt hrotu a jeden pár šroubků a matičky.
Vhodná náhrada za již nedostupné systémy TESLA VM-2101, VM-2102, VM-2103, VM-2202 a VM-2204 a také za přenosky Unitra MF-101. ( VM2101, VM2102, VM2103, VM2202 a VM2204, MF101 ).

Přenoska OMB5E je velmi oblíbená neboť vyniká velmi dobrým poměrem spolehlivosti, dobré reprodukce a ceny.

frekvenční rozsah 20Hz - 20kHz
přítlak hrotu 1,5 - 2,0g, optimálně 1,7g
váha přenosky 5,0g
výstupní úroveň 4,0mV / 1kHz
přeslech kanálů -22dB
impedance 47 kohm
typ hrotu eliptický
náhradní hrot Nadel 5 nebo 11186

Tuto přenosku lze bez problému použít za kteroukoliv mechanicky příbuznou magnetodynamickou vložku systému MM. Použití této přenosky v něktetých TESLA gramofonech ve kterých byly použity přenosky VM2101, VM2102 nebo VM2103 vyžaduje provést nové kompletní vyvážení. Tento proces je v ojedinělých případech spojen s nutností drobné mechanické úpravy v oblasti protizávaží neboť nová přenoska je výrazně lehčí než byla původní.

Po výměně za původní vložku TESLA VM 2... je nutné raménko znovu vyvážit a nastavit předepsanou svislou sílu na hrot nové vložky. Barevné označení vývodů je shodné, jako u vložek TESLA.

bílá - L levý kanál
červená - R pravý kanál
modrá - LG nulový vodič levého kanálu
zelená - RG nulový vodič pravého kanálu (kovová ploška okolo konektoru u vložky Ortofon)

Použito v gramofonech typy:
SONY  PSJ10
SHARP  SG309H
TECHNICS  SL5200
TECHNICS  SL1900
PATHE-MARCONI  VP135
LENCO  L3867USB
AKAI  AP100
PIONEER  PL512
PIONEER  PL200
PIONEER  PL516
TECHNICS  SLB2
PHILIPS  22GF50403
MEDION  MD83821
AIWA  AD6900MKIIE
REGA  RP1
PROJECT  ESSENTIALII
PROJECT  ESSENTIALIIPHONOUSB
PROJECT  ELEMENTALPHONOUSB
PROJECT  ESSENTIALIIDIGITAL
TECHNICS  SL1200MK2
TECHNICS  SL1210MK2
TECHNICS  SL1210MK5E
PHILIPS  953TAPCTONMEISTER
BRANDT  M390CHAVILLE
DUAL  CS410
LENCO  L75200
TECHNICS  SL23AM
THORENS  TD166MKII
TOSHIBA  SM3100
TECHNICS  SLD2
AKAI  APM394
THOMSON  CH5122
PROJECT  DEBUTIII
AKAI  AP100C
BRANDT  MID1100
THOMSON  VTM2400
DUAL  CS4551
THOMSON  P112F
PIONEER  PL2
JVC  LA21
MARANTZ  TT2200
FONICA  GS464
UNITRA-ELTRA  GS467
