RLC automatický můstek

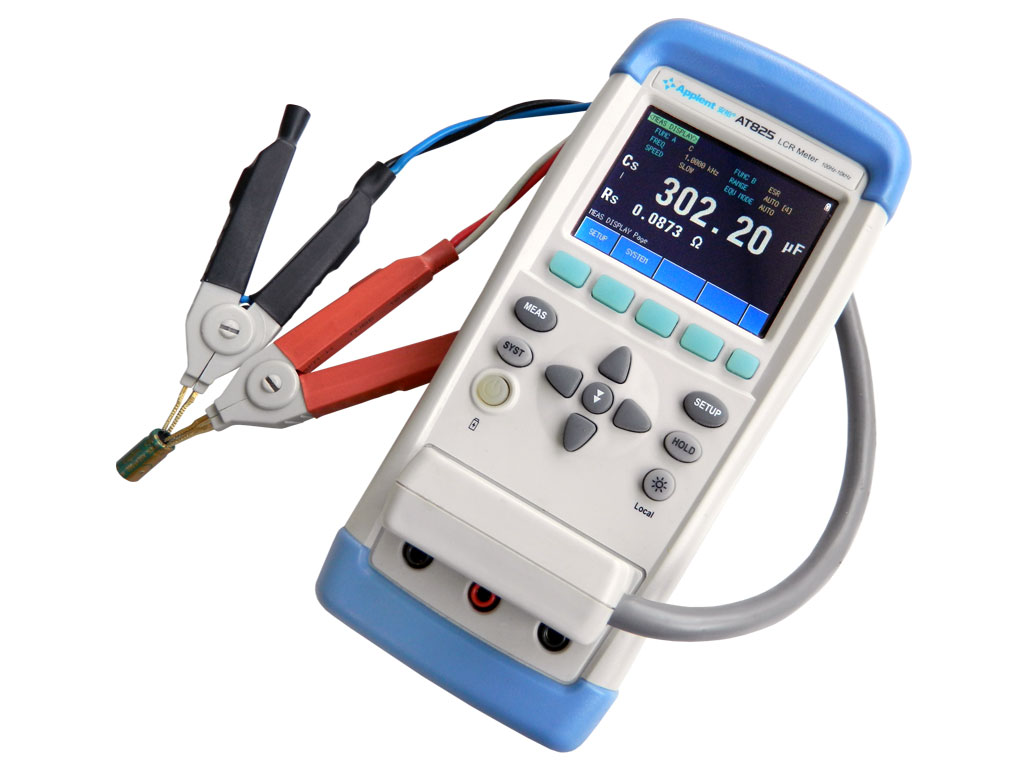

Přístroj je určen pro pohotové a zároveň přesné měření elektrických veličin odporu, kapacity a indukčnosti při současném zobrazení další zvolené veličiny, související se základní měřenou veličinou a nebo přepočtených návazných hodnot. Zobrazení probíhá velmi přehledně na barevném TFT LCD displeji 60x45mm, jednotlivé funkce lze ovládat klávesnicí nebo dotykově na displeji. Veškerá měření probíhají ve střídavém režimu s volitelnou frekvencí 100Hz, 120Hz, 1kHz, 10kHz. Přístroj umí díky čtyřdrátovému připojení měřicích hrotů naprosto bez problému změřit kondenzátor 3pF nebo i 1000uF a stejně tak není problém reálně naměřit odpor 0,05 ohm. U elektrolytických kondenzátorů je velmi potřebné zjišťovat jejich parametr ESR, což tento přístroj umí zobrazit na displeji současně s kapacitou na zvolené frekvenci. Přístroj je osazen 32-bitovým mikroprocesorem což je patrno na rychlosti i spolehlivosti měření. Podle tohoto přístroje lze i třídit součástky dle procentuální odchylky - možností je skutečně mnoho a popis jednotlivých funkcí přístroje je natolik rozsáhlý, že na tuto stránku jej nelze umístit. Zájemcům na požádání zašleme originál návod, ze kterého je patrno co, všechno můžete od přístroje očekávat. Přístroj ale není vhodný pro měřen velkých vinutých odporů, u nichž je vysoký podíl indukčnosti - běžné drátové odpory nečiní žádný problém. Jelikož se nejedná o pouhý indikátor tak přesné měření nelze provést v obvodovém zapojení měřené součástky.

Obecné informace:
počet zobrazených míst ( maximální obsah displeje ) 99999
rychlost měření ( lze zvolitt ) 1,5 nebo 4 za vteřinu
měřící frekvence ( lze zvolit ) 100Hz, 120Hz, 1kHz, 10kHz
třída přesnosti 0,2
komunikace pomocí USB-2
napájení 2 články interní Li-ion baterie
nabíjení AC adapter

Měřené parametry a jejich interval:
L 0,1uH ....... 999,9H
C 0,1pF...........999,9mF
R 0,0001ohm.....99,99Mohm
X 0,0001ohm.....99,99Mohm
Z 0,0001ohm.....99,99Mohm
D 0,0001..........9,999
Q 0,0001.......... 999,9
Od -179,99°........179,99°
Or 3,1416..........3,1416
% -999,9%........999,9%

Další volitelné specifika měření:
Měření v sériovém nebo paralelním zapojení
regulace jasu displeje
přidržení naměřené hodnoty
třídění součástek podle zvolené tolerance

Volba druhého zobrazeného údaje :
Rs sériový odpor na dané měřící frekvenci
ESR ekvivalentní sériový odpor na dané měřící frekvenci
Z absolutní impedance
X Reaktance
Q přepočtený faktor kvality
D parametr
O fáze

Obsah balení :
1ks LCR meter AT825
1ks čtyřdrátově připojené měřící kabely ATL501C
1ks Li-ion baterie uvnitř přístroje
1ks zkratovací propojka
1ks síťový adapter DC 9V
1ks redukce síťového adapteru
1ks USB kabel
1ks test protokol, originální návod v Angličtině.

Jedná se o měřicí přístroj s výbornými schopnostmi a pracovat s ním je pro technicky zdatného člověka radost a přístroj poskytuje řadu informací, které u jiných přístrojů této cenové skupiny zůstávají skryty, a podle našich zkušeností se jedná o jednoznačně nejlepší přístroj na trhu. Ustálení naměřené hodnoty je obvykle do 1 vteřiny. Přístroj je pro nejednoznačnost překladů technických pojmů dodáván výhradně s originálním návodem v Angličtině a není určen pro začátečníky a technicky málo zdatnou obsluhu. Přístroj je před expedicí odzkoušen a nastaven do rozsahu měření kondenzátorů se zobrazením hodnoty ESR.
