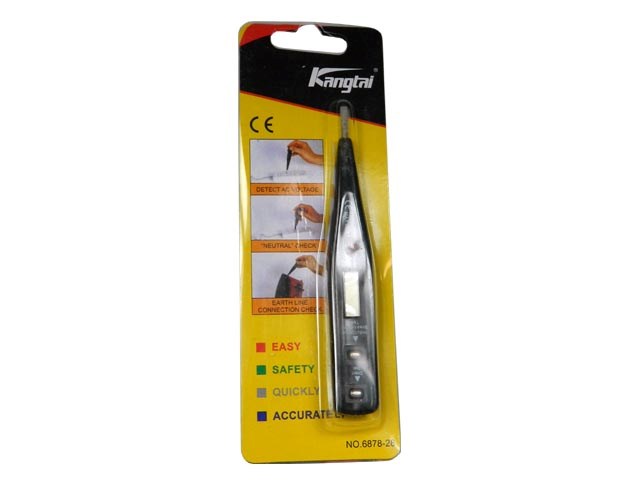

Zkoušečka induktivní 12-240V, fázovka 200-500V
barva černá
Indikace: LCD displej
Speciální funkce: jednopólový test
Návod:
ZKOUŠEČKA INDUKČNÍ Zkoušečka induktivní 12-240V,fázovka 200-500V
Úvod
Induktivní zkoušečka je především určena ke zjišťování přerušených fázových a zemnících vodičů elektrických obvodů a to bez nutnosti přímého doteku, přes její izolaci. Je možné měřit napětí od 12V do 220V střídavých i stejnosměrných obvodů . Zdroj napětí musí být
uzemněn a musí být dodrženy předepsané bezpečnostní předpisy pro ochranu před nebezpečným dotykem. Maximální měření napětí je 220V.
Postup měření :
Indukční měření.
Uchopte zkoušečku tak, aby jste se dotkli spodního kontaktu z vodivé gumy označeného „Inductance Break-point test“ a hrot zkoušečky přiložte na izolaci kabelu či vodiče, u kterého chcete zjistit zda je pod napětím. Tloušťka izolace musí menší než 2mm. V případě , že je vodič pod napětím , rozsvítí se na displeji symbol „BLESKU“. Stejným způsobem můžete nalézt místo přerušení vodiče.
Přímé měření.
Uchopte zkoušečku tak, aby jste se dotkli horního kontaktu z vodivé gumy označeného „Direct test“. Když se hrotem dotknete vodiče nebo součástky pod napětím, objeví se displeji údaj o velikosti napětí (platná je nejvyšší hodnota) a symbol „blesku“. Je-li např. napětí vyšší než 110V, ale nižší než 220V zobrazí se 110V. Pokud zkoušečka změřila stejnosměrné napětí údaj na displeji po chvíli zmizí u střídavého zůstává.
UPOZORNĚNÍ.
Při měření se nedotýkejte obou kontaktů zkoušečky současněz důvodu správnosti měření. Zkoušečka musí skladována a používána v suchém prostředí.
