Modul nastavitelného zdroje STEP-DOWN 1,2 - 37V / 2,5A (5A) univerzální použití
Uin 3,5 - 38V, Uout 1,2 - 36V, 54x24mm
Kód zboží:
460M066700
EAN:
Dostupnost:
Hlavní sklad:
Nedostupné
Externí sklad:
Nedostupné

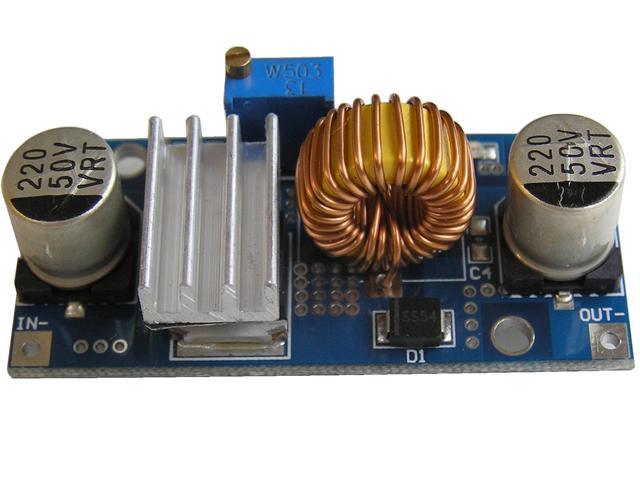

Univerzálně použitený modul impulzního zdroje s vysokou účinností, velmi vhodné pro opravy zdrojových částí LCD a Plasma TV ve kterých není možné identifikovat původní obvod a nebo je nedostupný. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroje napětí pro širokou škálu dalších aplikací všetně nabíječů. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 2,5A ale modul umí bez problému vykrýt i krátkodobé zatížení výstupním proudem 5A. Modul není dimenzován pro trvalé zatížení maximálním proudem. Pro případ trvalého zatížení proudem 2 až 2,5A nebo předpokladu krátkodobého plného zatížení je součástí dodávky malý chladič který je potřebný nalepit na IC.
Vstupní napětí 3,5 - 38V
Výstupní napětí 1,2 - 36V
Výstupní proud doporučený - do 2,5A
Výstupní proud maximální 5A
Vstupní proud na prázdno max. 7mA
typická účinnost 85 - 97%
Použitý obvod XL4015E1
Změřená teplota modulu pří okolní teplotě 20°C, vstupní napětí 12V a výstupní napětí 3,3V:
Trvalý výstupní proud :
0,5A - 30°C
1,0A - 44°C
1,5A - 48°C
2,0A - 52°C
2,5A - 55°C
