Modul nastavitelného zdroje STEP-DOWN + STEP-UP 5,5 - 30V / 3A univerzální použití, konvertuje nahoru i dolů
Uin 5,5 - 30V, Uout 5 - 30V, 66x48x21mm
Kód zboží:
460M067200
Výrobce:
Okystar
EAN:
Dostupnost:
Hlavní sklad:
Nedostupné
Externí sklad:
Nedostupné

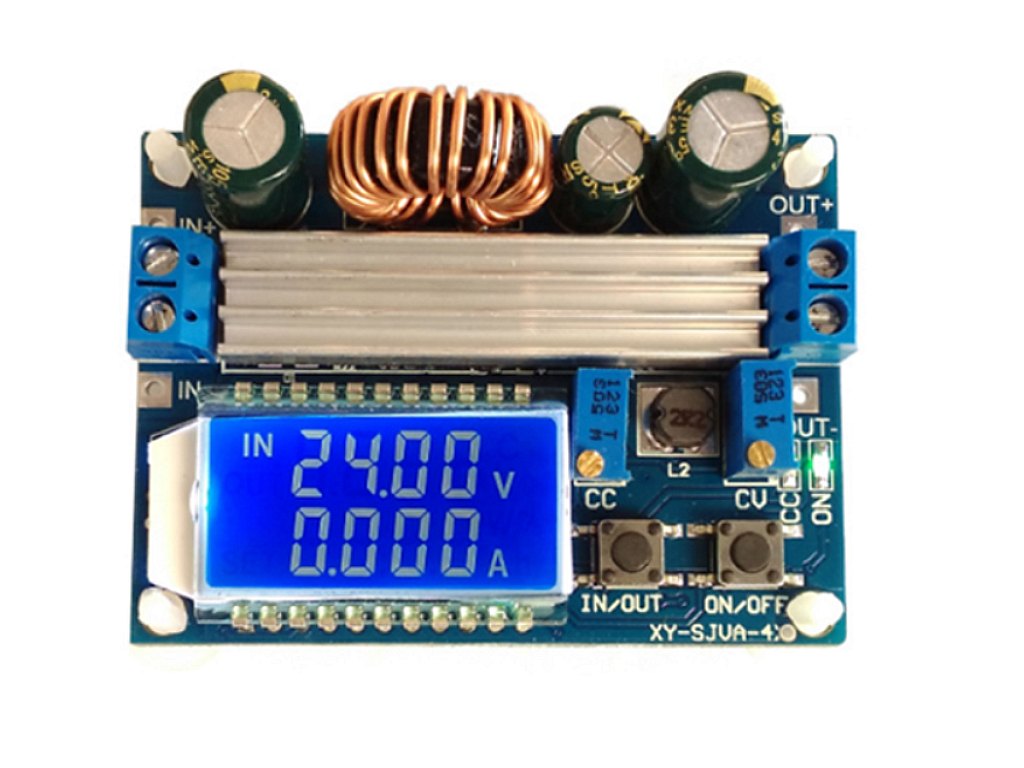

Univerzálně použitený modul impulzního zdroje STEP-UP / STEP-DOWN s vysokou účinností a digitálním měřením vstupního nebo výstupního napětí přímo na desce.Přepínání zobrazovaného napětí se provádí pomocí tlačítak vedle LED dispoje. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroj napětí pro širokou škálu aplikací a zároveň i omezení maximálního výstupního proudu které lze nastavit pomocí druhého víceotáčkového trimru.. Modul umožňuje režim CV / CC, minimální omezení výstupního proudu je 100mA. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 2A ale modul umí bez problému vykrýt i krátkodobé zatížení výstupním proudem 4A. Modul plynule přechází z režimu STE-UP do režimu STEP-DOWN a obráceně. Modul není dimenzován pro trvalé zatížení maximálním proudem a není stavěn pro provozní omezení minimálního proudu v režmu CC pod 150mA.
U tohoto modulu jsou propojeny vstupní a výstupní mínusové svorky.
Vstupní napětí 4,3 - 32V
Výstupní napětí 5 - 35V
Výstupní proud doporučený - do 1,5A
Výstupní proud maximální 3A
Výstupní proud krátkodobý 4A
Výstupní zvlnění 50mV / 1A
Vstupní proud na prázdno typ. 45mA
typická účinnost 85 - 94%
Modul nastavitelného zdroje STEP-DOWN + STEP-UP 5,5 - 30V / 3A univerzální použití, konvertuje nahoru i dolů
Uin 5,5 - 30V, Uout 5 - 30V, 66x48x21mm
Univerzálně použitený modul impulzního zdroje STEP-UP / STEP-DOWN s vysokou účinností a digitálním měřením vstupního nebo výstupního napětí přímo na desce.Přepínání zobrazovaného napětí se provádí pomocí tlačítak vedle LED dispoje. Díky velmi dobře nastavitelnému výstupnímu napětí jej lze použít i jako zdroj napětí pro širokou škálu aplikací a zároveň i omezení maximálního výstupního proudu které lze nastavit pomocí druhého víceotáčkového trimru.. Modul umožňuje režim CV / CC, minimální omezení výstupního proudu je 100mA. Výstupní napětí je nastavitelné pomocí víceotáčkového trimru osazeného přímo na desce modulu. Provozní teplota modulu je přímo závislá na odebíraném proudu, doporučujeme použít pro aplikace do 2A ale modul umí bez problému vykrýt i krátkodobé zatížení výstupním proudem 4A. Modul plynule přechází z režimu STE-UP do režimu STEP-DOWN a obráceně. Modul není dimenzován pro trvalé zatížení maximálním proudem a není stavěn pro provozní omezení minimálního proudu v režmu CC pod 150mA.
U tohoto modulu jsou propojeny vstupní a výstupní mínusové svorky.
Vstupní napětí 4,3 - 32V
Výstupní napětí 5 - 35V
Výstupní proud doporučený - do 1,5A
Výstupní proud maximální 3A
Výstupní proud krátkodobý 4A
Výstupní zvlnění 50mV / 1A
Vstupní proud na prázdno typ. 45mA
typická účinnost 85 - 94%
