NCP1271B / NCP1271D100R
Řídící obvod imp. zdroje
ON Semiconductor NCP1271B (objednací označení NCP1271D100R, plné výrobní označení NCP1271D100R2G) je proudový PWM řídicí integrovaný obvod pro síťové spínané zdroje typu flyback. Pracuje s pevnou spínací frekvencí 100 kHz a je určen pro konstrukci i opravy napájecích adaptérů, nabíječek baterií, LCD monitorů, set-top boxů, DVD přehrávačů a další spotřební elektroniky.
Obvod využívá režim Soft-Skip™ pro nízkou spotřebu ve standby režimu a omezení slyšitelného hluku transformátoru. Má integrovaný vysokonapěťový startovací zdroj až do 500 V, nastavitelnou úroveň skip režimu, frekvenční jitter pro snížení EMI, proudové řízení s kompenzační rampou, soft-start a ochrany proti přetížení, zkratu, přepětí i přehřátí prostřednictvím externího latch vstupu.

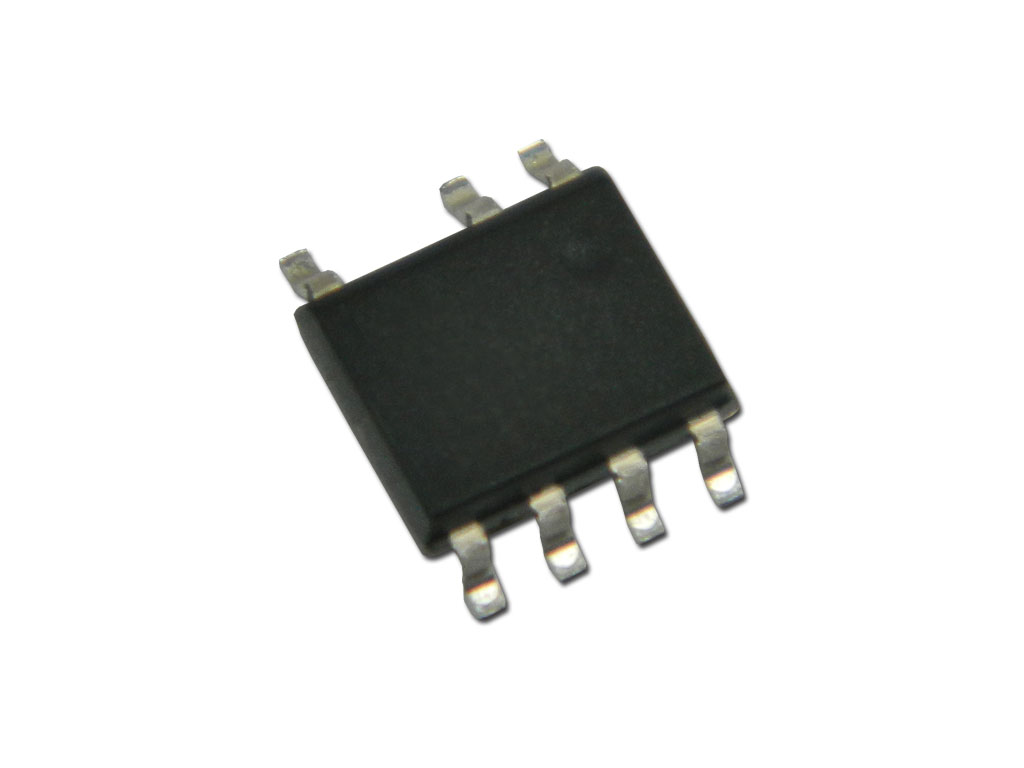

Varianta NCP1271B / NCP1271D100R je 100kHz provedení v bezolovnatém pouzdře SOIC-7 pro SMD montáž.
Není zaměnitelné s NCP1271A, který pracuje na frekvenci 65 kHz.
Hlavní parametry:
Výrobce: ON Semiconductor / onsemi
Označení: NCP1271B, NCP1271D100R, NCP1271D100R2G
Typ: PWM kontrolér pro spínaný zdroj, flyback regulátor
Spínací frekvence: 100 kHz
Pouzdro: SOIC-7
Montáž: SMD
Napájení VCC: až 20 V
Integrovaný vysokonapěťový start: až 500 V
Budič MOSFETu: +500 mA / −800 mA špičkově
Funkce: Soft-Skip, soft-start, proudové řízení, frekvenční jitter, ochrana proti zkratu a přetížení
Provedení: Pb-Free / RoHS
